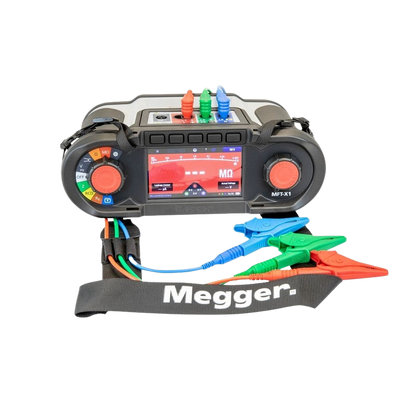

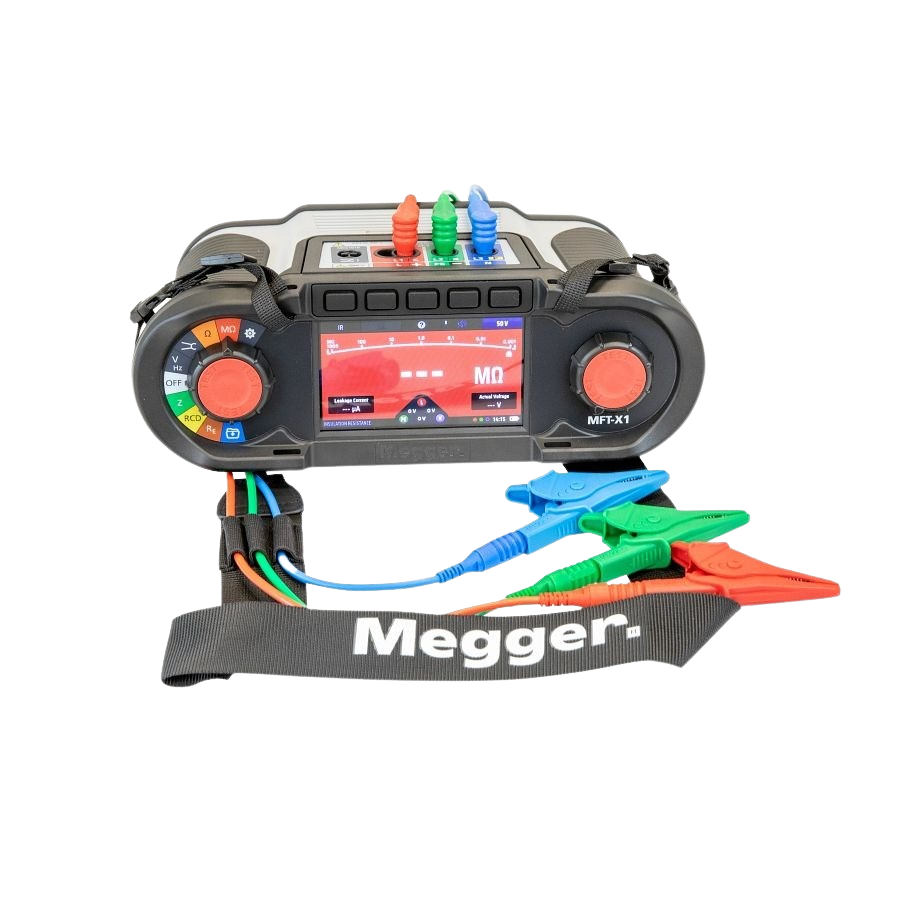

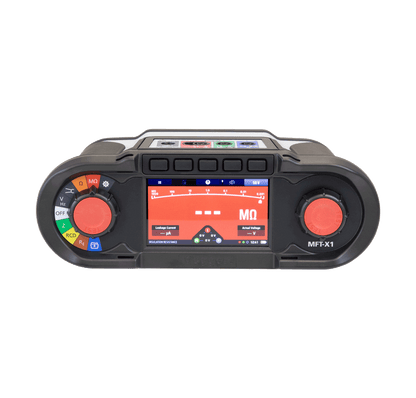

Multifunktionsprüfgerät MFT-X1 z.B. für DIN-VDE 0100-600

Key Benefits

• Akkuwechsel ohne Werkzeug und alternativ Betrieb mit Batterien
• Sehr schnelle Schleifenmessung bis in den Milli Ohm Bereich
• Schleifenprüfung ohne Auslösen wahlweise mit zwei oder drei Leitern
• Präzise Schleifenimpedanz mit Plausibilitätsanzeige für stabile Resultate
• Prüfungen an Ladeeinrichtungen für Elektrofahrzeuge mit optionalem Adapter
• Frei konfigurierbare Abläufe für Fehlerstrom Schutzeinrichtungen
• Leckstrommessung über Stromzange möglich
• Drahtlose Übertragung der Messwerte an Android und iOS Geräte mit CertSuite
• Messung des Spannungsfalls
• Starttasten mit integrierter Schutzleiter Vorprüfung
• Schutzart IP54 für den Einsatz auf der Baustelle

👉 Produkt Highlights

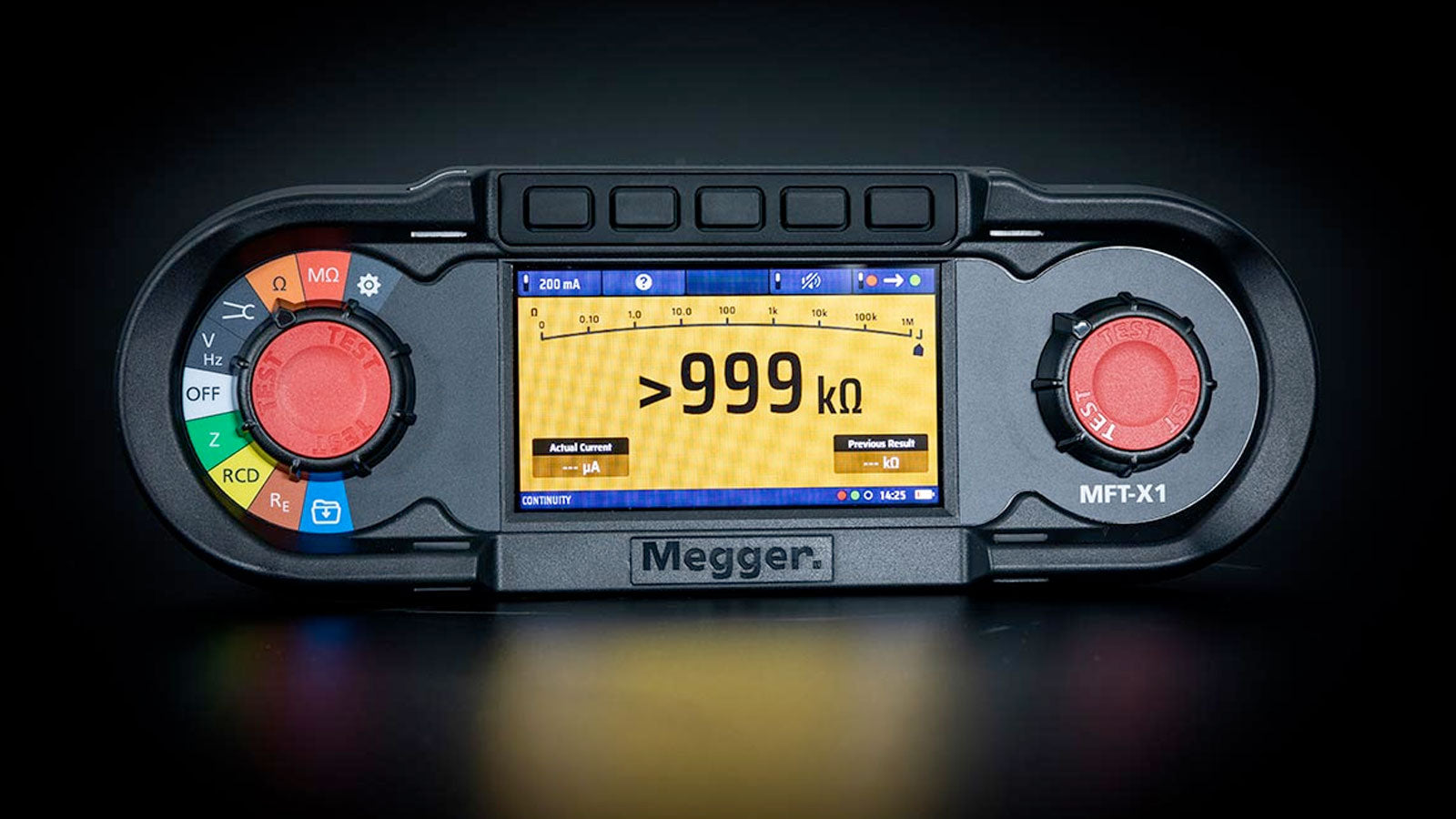

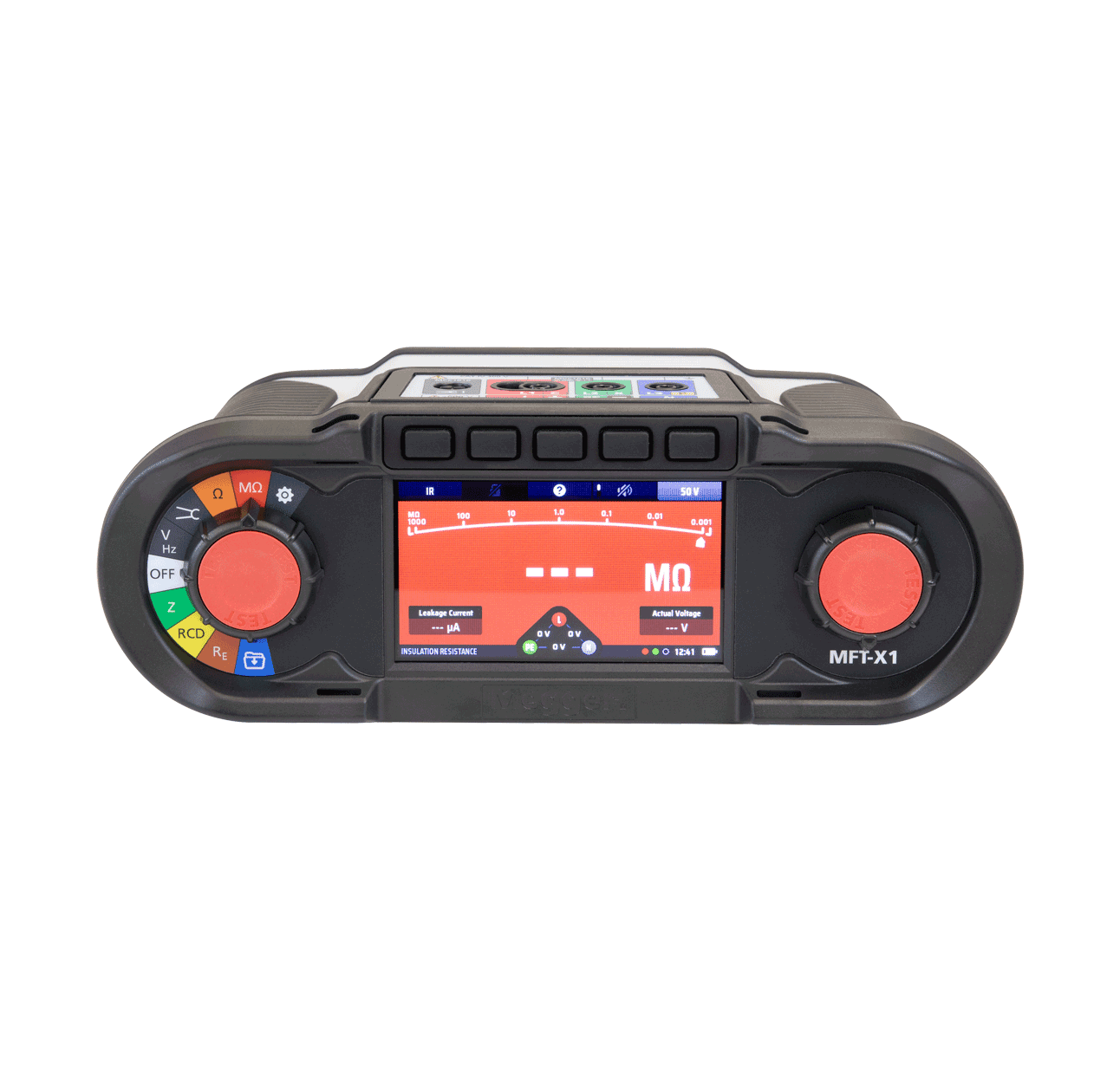

Anzeige und Bedienung
Großes TFT Farbdisplay mit hoher Helligkeit. Bei schwierigen Lichtverhältnissen kann auf Monochrom umgeschaltet werden. Hauptwahl über Drehknopf, Funktionen über Hotkeys. Auch mit Handschuhen sicher bedienbar. Das Display zeigt Messwert, aktuellen Messstrom, anliegende Spannung, Nullung der Leitungen, vorheriges Ergebnis und die Belegung der Hotkeys.

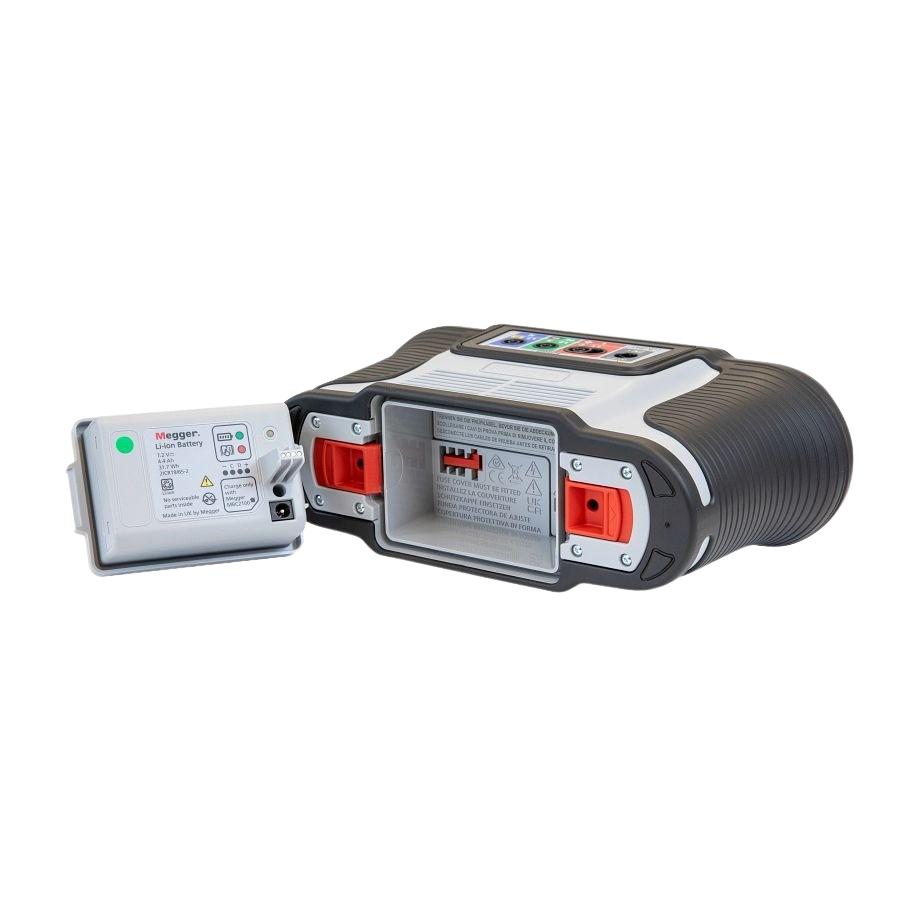

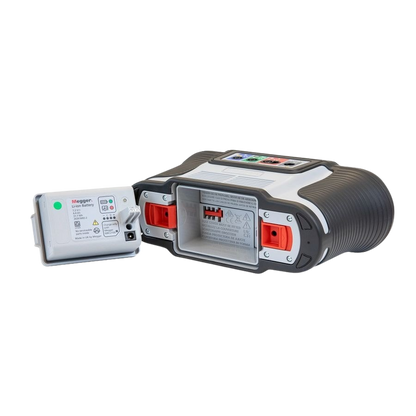

Energieversorgung
Modulare Akku Lösung mit schnell wechselbaren Packs. Intelligente Elektronik zeigt den tatsächlichen Ladezustand verlässlich an. Optionaler Batteriebetrieb für maximale Verfügbarkeit.

Messlogik mit Zuverlässigkeitsanzeige
Die Schleifenmessung blendet Störungen im Netz aus und zeigt den Messfortschritt sichtbar an. So entstehen stabile und nachvollziehbare Ergebnisse, besonders bei Schleifenprüfungen ohne Auslösung.

Schleifenimpedanz in hoher Auflösung
Auflösung bis 0,001 Ohm im unteren Bereich. Stromberechnung bis 50 Kiloampere. Realistische Messung mit zweiadrigem Anschluss und Hochstromverfahren.

RCD Tests nach Bedarf
Prüfsequenzen für Fehlerstrom Schutzeinrichtungen können frei zusammengestellt werden. Rampentests lassen sich einbinden, um die Prüfung zu beschleunigen und zu vereinfachen.

Prüfung von Ladepunkten
In Verbindung mit dem EV Adapter werden Inbetriebnahme und Wartung von typischen Ladegeräten abgedeckt. Geeignet für Ausführungen mit Fehlerstromschutz Typ B oder mit Gleichfehlerstrom Erkennung.

Firmware und Datenhandling
Updates und Upgrades lassen sich eigenständig über microSD durchführen. Messwerte können direkt in die Software übertragen werden. Bluetooth Anbindung an mobile Endgeräte mit CertSuite Unterstützung.

Typische Anwendungen

• Erstprüfung und Wiederholungsprüfung in Wohngebäuden, Gewerbe und Industrie
• Ladeinfrastruktur für Elektrofahrzeuge
• PV Anlagen im Wohnbereich
• Maschinen und Schaltanlagenbau
• Schutzmaßnahmenprüfung, Kabel und Leitungen, Motoren und Generatoren



Wichtige Funktionen im Überblick

• Isolationsmessung, Durchgang, Schleife, Netzimpedanz
• RCD Typ AC A B und weitere je nach Normumfang
• Spannungsfall und Netzparameter
• Leckstrom über Zange
• Schutzleiter Vorprüfung direkt an den Prüftasten

Technische Eckdaten

• Schutzart IP54
• Display 480 x 272 TFT mit Umschaltung auf Monochrom
• Schleifenauflösung bis 0,001 Ohm
• Berechnung des prospektiven Kurzschlussstroms bis 50 kA
• Energieversorgung über schnell wechselbare Akku Packs oder Batterien
• Schnittstelle Bluetooth sowie microSD für Update und Datenexport

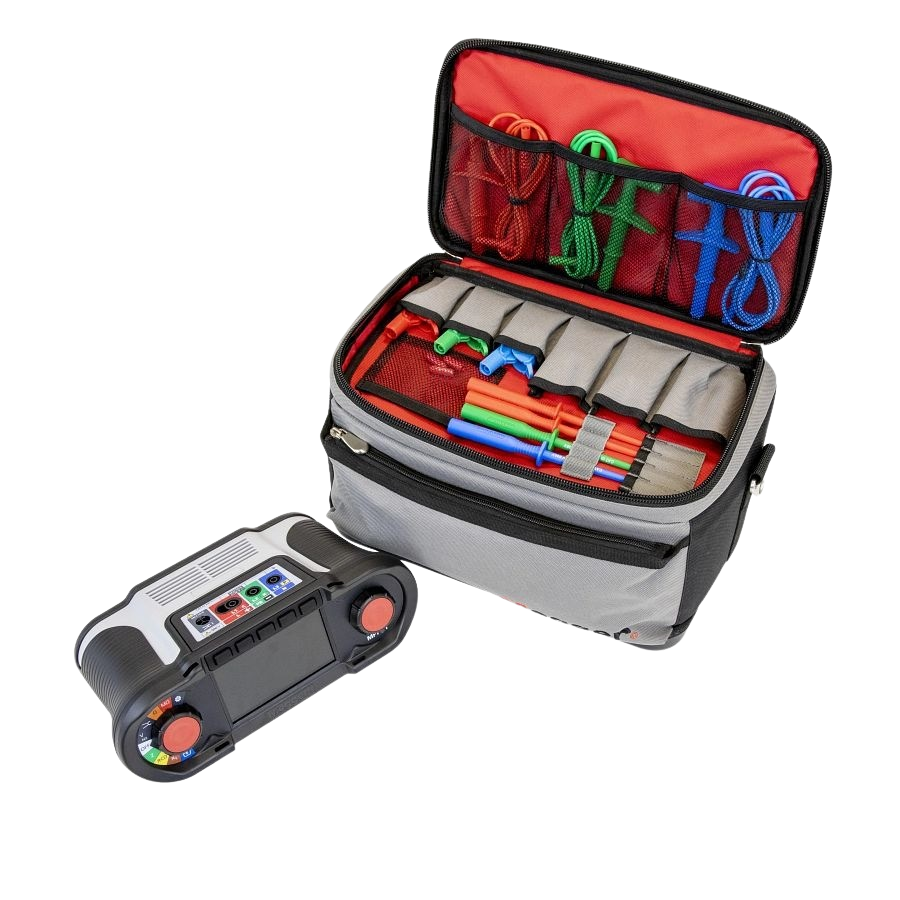

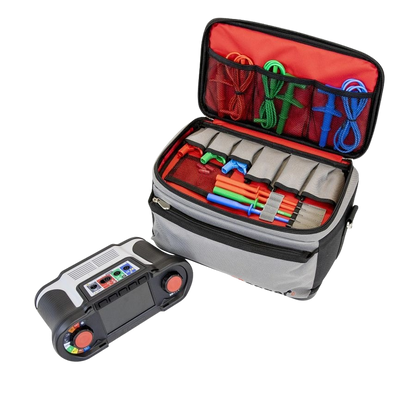

Lieferumfang

• Installationstester MFT X1
• Messleitungen und Prüfspitzen

• Inkl. Erdungsset für drei Sondenmessung
• Inkl. Akku
• Transporttasche
• Kurzanleitung und Dokumentation

Optionales Zubehör

• Adapter für Ladeeinrichtungen EV
• Stromzangen für Leckstrommessungen
• Zusätzliche Akku Packs und Ladegerät
